СИСТЕМА МОНИТОРИНГА МОНОЛИТНЫХ КОНСТРУКЦИЙ CONCRETON SENSORS
СИСТЕМА МОНИТОРИНГА МОНОЛИТНЫХ КОНСТРУКЦИЙ CONCRETON SENSORS
Принцип работы
Система мониторинга бетона UTECH COCRETON SENSORS автоматизирует контроль ключевых характеристик твердеющего бетона, таких как прочность, температура и относительная влажность, в режиме реального времени. Это позволяет не только повысить качество и безопасность монолитных конструкций, но и завершать проекты с опережением графика.
Использование системы сокращает затраты на рабочую силу, аренду опалубки и оборудования, а также снижает расходы на услуги строительных лабораторий. Более того, мониторинг в реальном времени помогает предотвратить непредвиденные расходы, связанные с нарушением технологического цикла твердения бетона.
Использование системы сокращает затраты на рабочую силу, аренду опалубки и оборудования, а также снижает расходы на услуги строительных лабораторий. Более того, мониторинг в реальном времени помогает предотвратить непредвиденные расходы, связанные с нарушением технологического цикла твердения бетона.
Преимущества использования системы:
- Оптимизация цикла бетонных работ
- Повышение качества и надежности монолитных конструкций
- Cокращение сроков всего проекта
- Экономия средств на устранении последствий ошибок в технологии
Лучшая в России система мониторинга бетона UTECH CONCRETON SENSORS
Температура бетона
Система моментально фиксирует максимальные, минимальные значения и перепады температуры бетона, устраняя необходимость в периодическом ручном контроле. Все данные поступают на ваш телефон в режиме реального времени, а температурные журналы формируются автоматически
Прочность бетона
Система позволяет в режиме реального времени отслеживать и прогнозировать набор прочности бетона, используя телефон или планшет. Это помогает оптимизировать монолитные работы и сократить затраты на услуги строительной лаборатории. Вы можете контролировать прочность в разных точках захватки и моментально узнавать, когда она достигает необходимых значений
Влажность бетона
Система обеспечивает своевременный мониторинг относительной влажности внутри бетонных конструкций. Это помогает принимать решения о проведении защитных мероприятий или начале отделочных работ. Контроль влажности особенно важен для обеспечения хорошей адгезии лакокрасочных покрытий, поскольку высокая влажность бетона препятствует их качественному нанесению

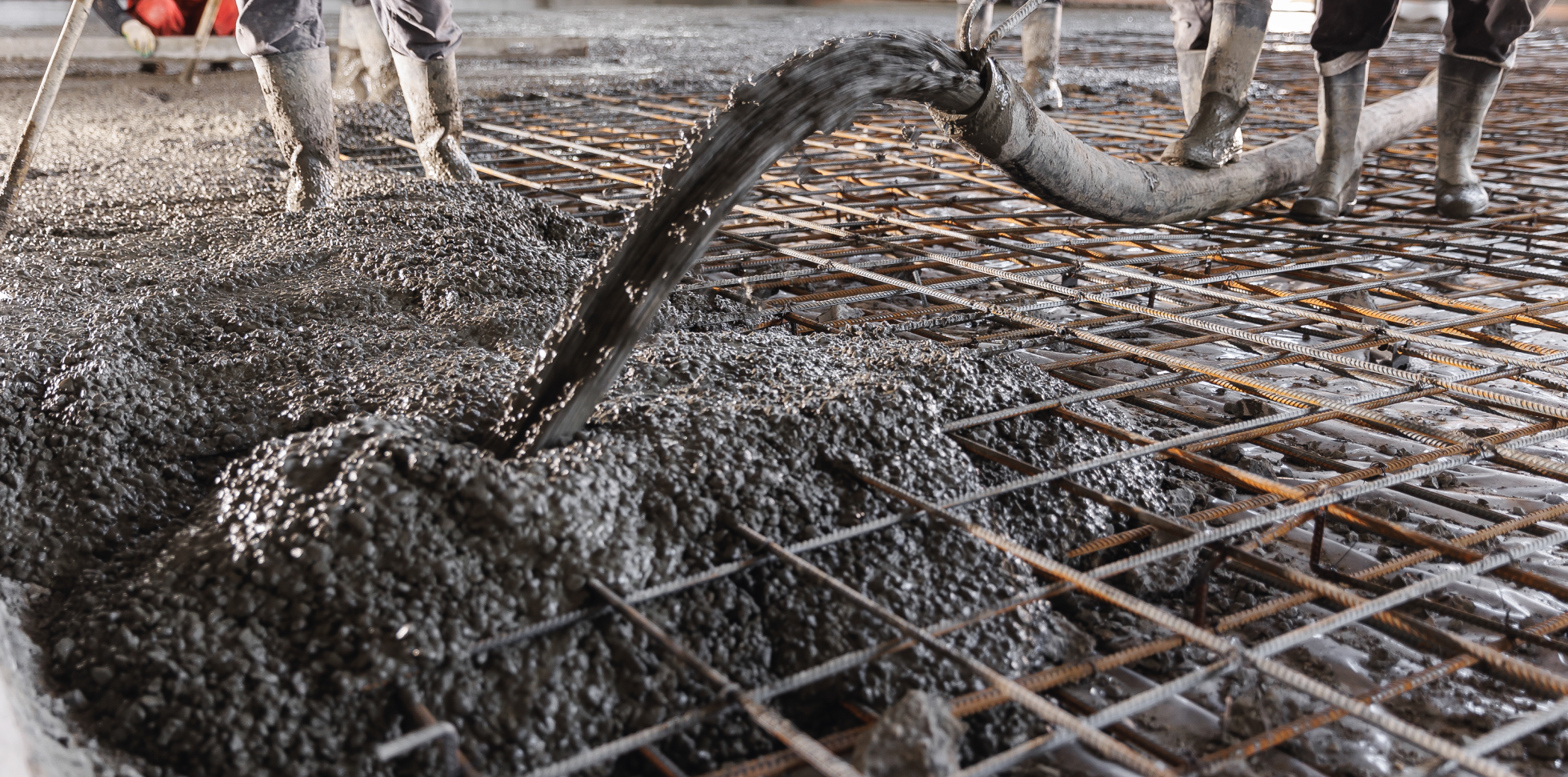

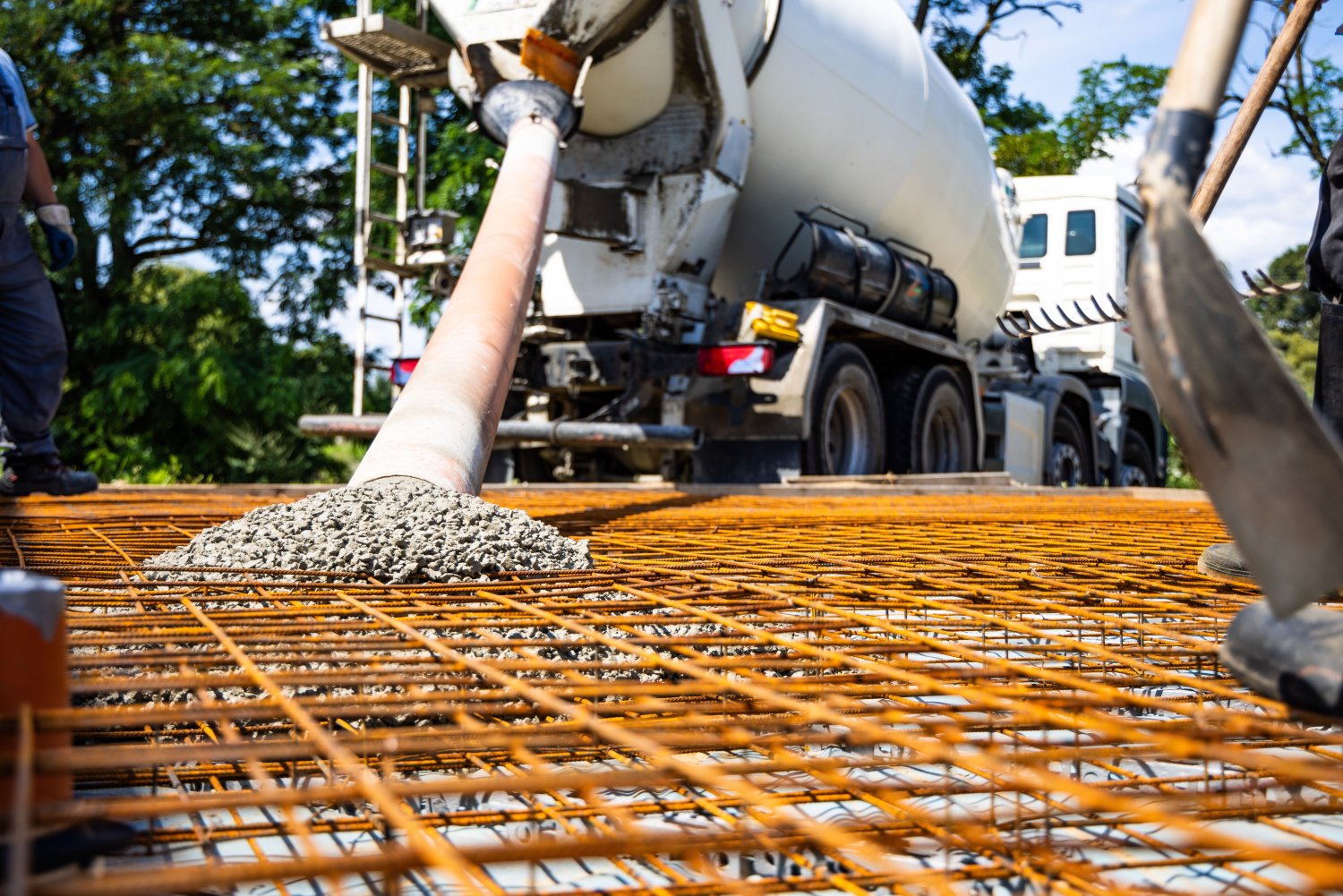

| Бетонирование в жаркую погоду Работа с бетоном при температуре выше 32°C создает серьезные технологические вызовы. Высокая температура ускоряет процесс гидратации, что приводит к быстрому схватыванию и снижению удобоукладываемости. Это увеличивает риск растрескивания, ухудшает прочность и долговечность монолитных конструкций. Система мониторинга UTECH CONCRETON SENSORS обеспечивает точный контроль температуры бетона в режиме реального времени, позволяя своевременно принимать меры для сохранения влаги и предотвращения перегрева. Это нужно для того, чтобы защитить структурную целостность и эксплуатационные характеристики бетона даже в экстремальных условиях. |
| Бетонирование в холодную погоду Низкие температуры требуют особого подхода при бетонировании. Если бетон замерзает при температуре ниже -4°C, его прочность может снизиться более чем на 50%, что негативно сказывается на долговечности. Для предотвращения разрушения бетон должен быть защищен от замерзания до достижения прочности в 3,5 МПа. Замораживание приводит к растрескиванию, поскольку бетон недостаточно прочен, чтобы выдерживать циклы замораживания и оттаивания. Поддержание температуры бетона выше критического уровня в течение определенного времени позволяет избежать этих проблем. Температурный контроль с помощью UTECH CONCRETON SENSORS обеспечивает соблюдение технологического процесса твердения: равномерный прогрев в зимний период и мониторинг распределения температуры в массивных конструкциях. |

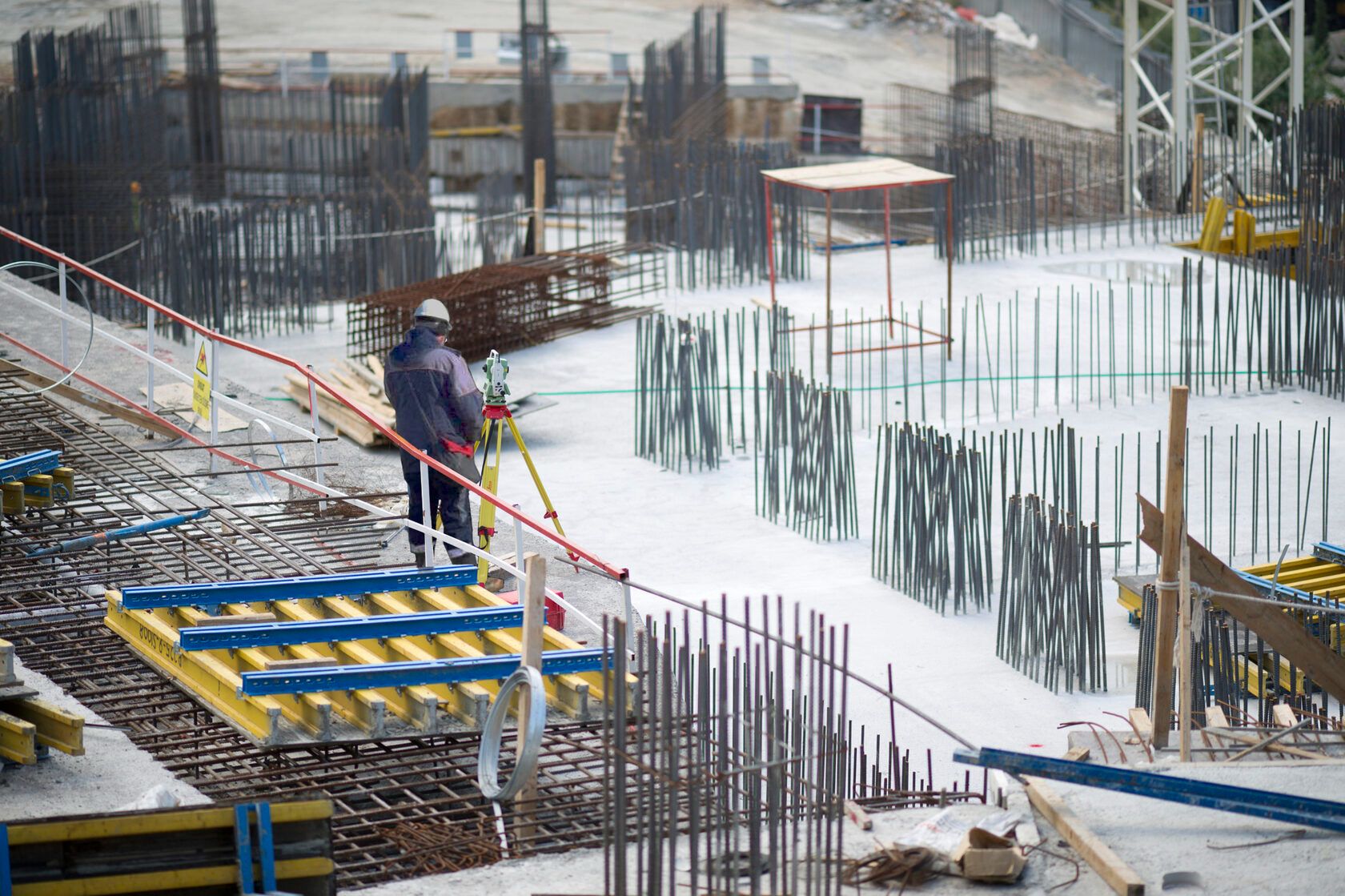

| Бетонирование массивных фундаментных плит и конструкций При бетонировании массивных конструкций разница температур между поверхностью и внутренними слоями может достигать 20–30°C, что создает риск разрывов. В процессе твердения выделяется тепло, температура внутри конструкции может достигать 50–80°C, в то время как поверхность остается значительно холоднее. Для предотвращения термического повреждения необходим постоянный контроль температуры в глубине бетона. Погружные датчики UTECH CONCRETON SENSORS позволяют отслеживать ее на глубине до 30 метров, обеспечивая соблюдение технологического процесса за счет своевременного принятия решений. |

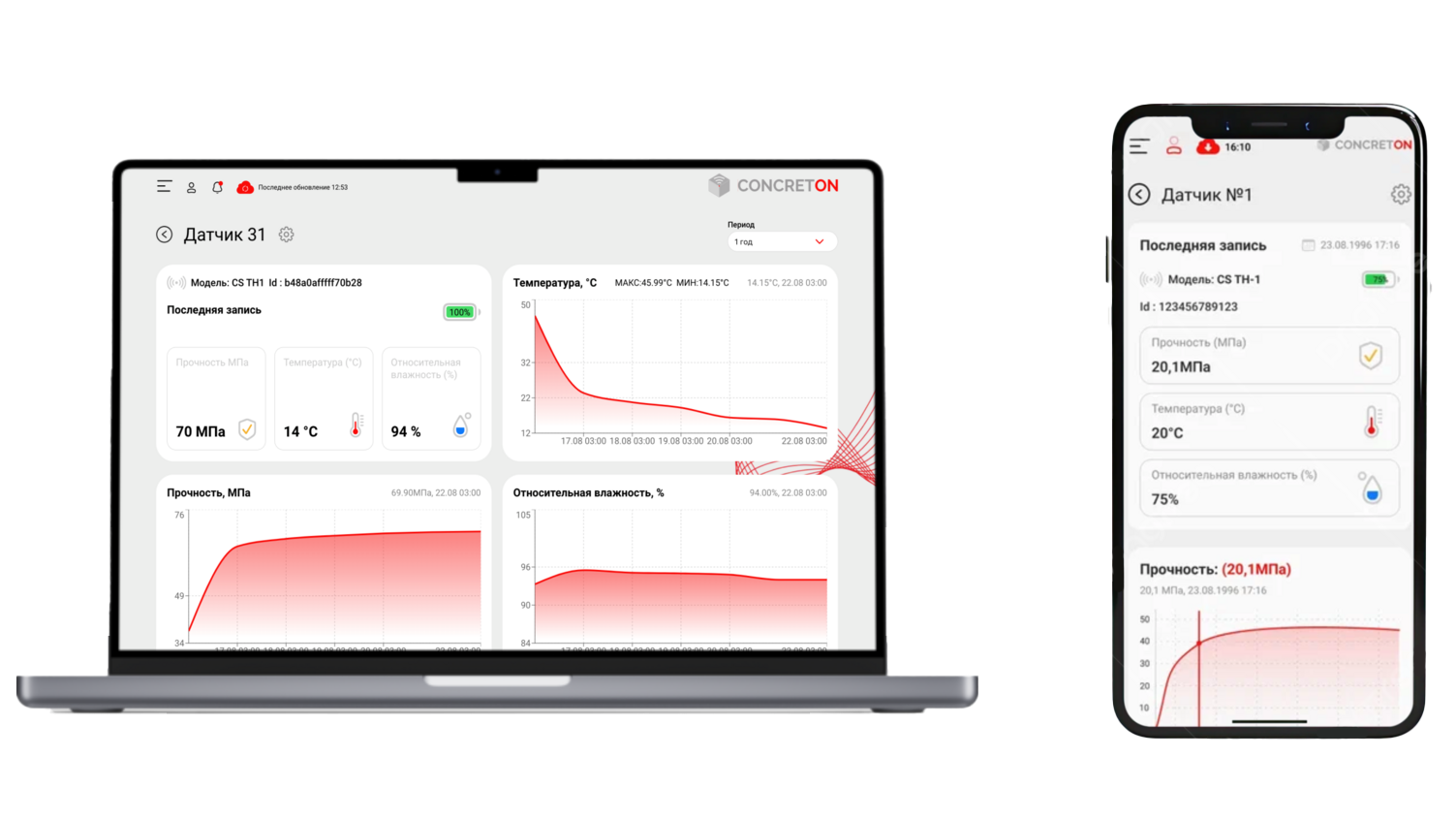

Программное обеспечение «CONCRETON»
ПО CONCRETON — это современное решение для мониторинга бетонных работ, отличающееся продуманной архитектурой и широким функционалом.
Ключевые возможности программного обеспечения:
– Дистанционный контроль всех строительных объектов и каждого датчика
– Построение графиков изменения характеристик твердеющего бетона
– Уведомления о критических изменениях параметров бетона
– Круглосуточный доступ ко всем данным
– Возможность создания карты установки датчиков
– Автоматический расчет и прогнозирование прочности конкретного состава бетона
– Удобная синхронизация датчиков с мобильным приложением
– Интеграция с системами управления информационным моделированием (ТИМ)
– Защищенное хранение данных на серверах в России
Ключевые возможности программного обеспечения:
– Дистанционный контроль всех строительных объектов и каждого датчика
– Построение графиков изменения характеристик твердеющего бетона
– Уведомления о критических изменениях параметров бетона
– Круглосуточный доступ ко всем данным
– Возможность создания карты установки датчиков
– Автоматический расчет и прогнозирование прочности конкретного состава бетона
– Удобная синхронизация датчиков с мобильным приложением
– Интеграция с системами управления информационным моделированием (ТИМ)
– Защищенное хранение данных на серверах в России
Функционал программного обеспечения
- Централизация данныхВсе проекты, документация и графики твердения бетона объединены в одном приложении, что упрощает управление и анализ.
- Удобный доступ с любого устройстваПросмотр данных с датчиков доступен с любого устройства в режиме 24/7, обеспечивая удобство работы независимо от местоположения
- Дополнительные функцииСистема позволяет настроить оповещения о достижении заданных параметров и создавать карты размещения датчиков непосредственно в конструкции
Индивидуальная стоимость:
Цена системы мониторинга бетона UTECH CONCRETON SENSORS рассчитывается индивидуально.
Цена системы мониторинга бетона UTECH CONCRETON SENSORS рассчитывается индивидуально.
Инструкции и техническая документация
Версия инструкции: 28.01.2025
Версия паспорта: 10.01.2025
Версия руководства: 28.01.2025
Версия руководства: 05.02.2025

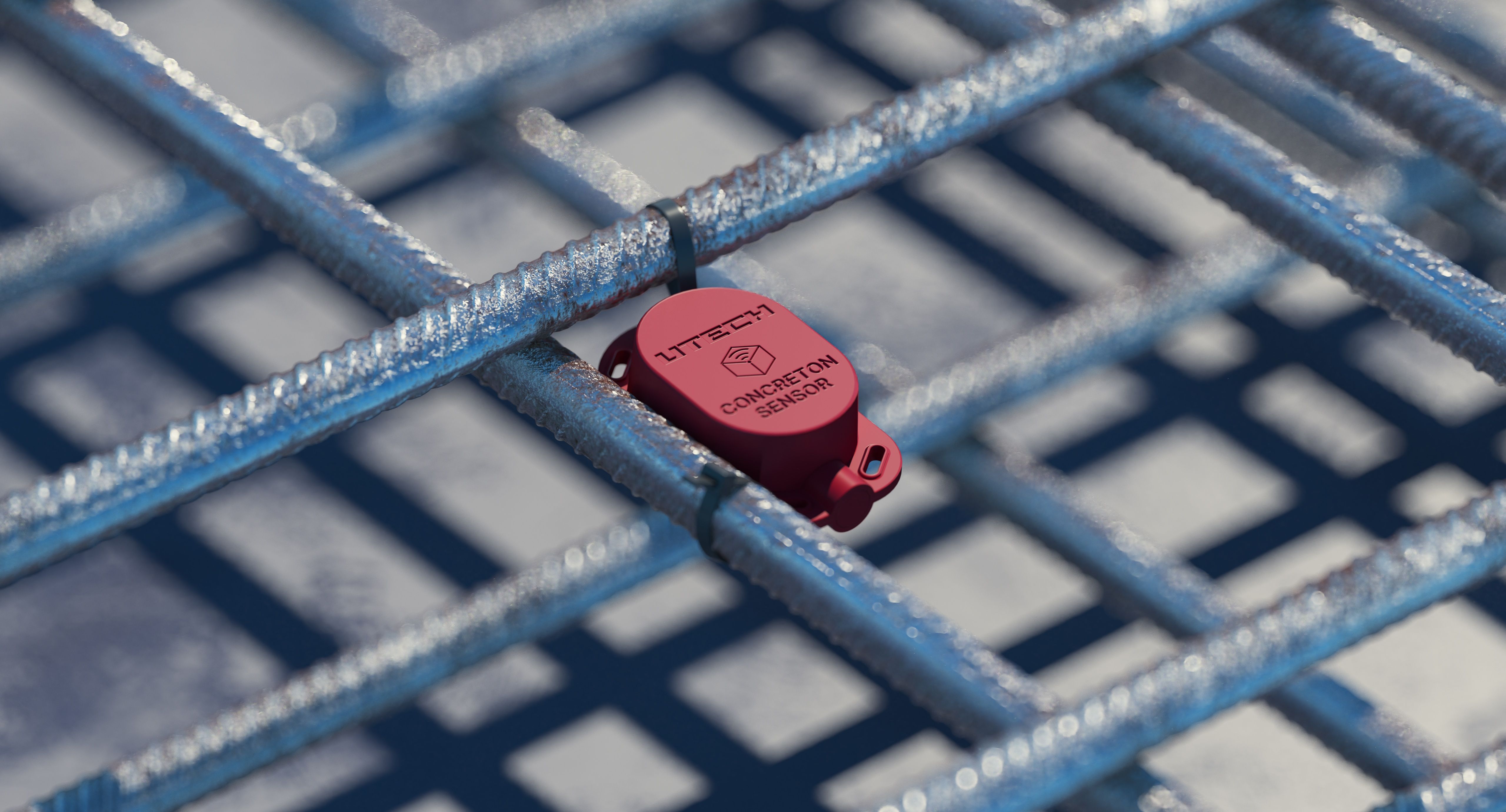

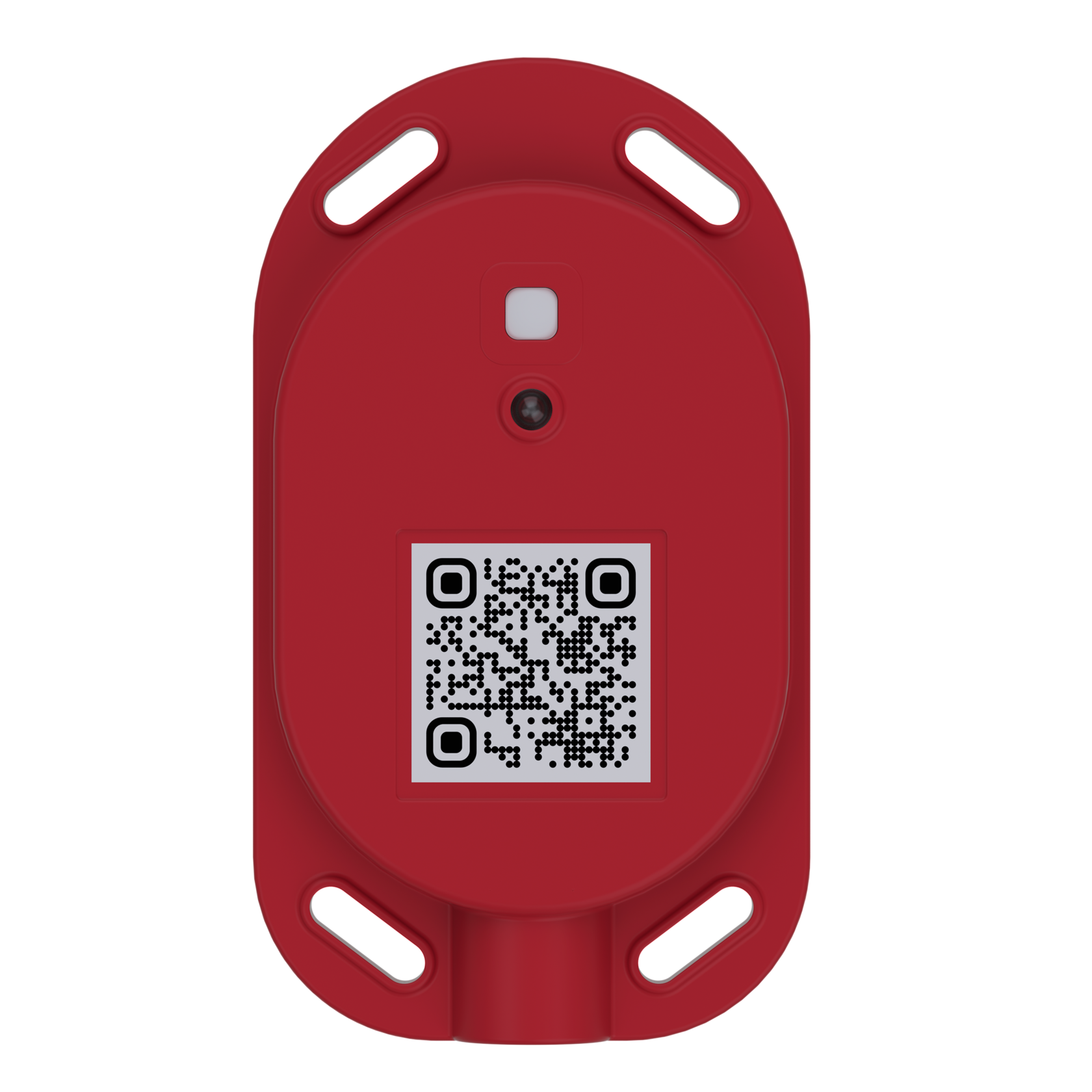

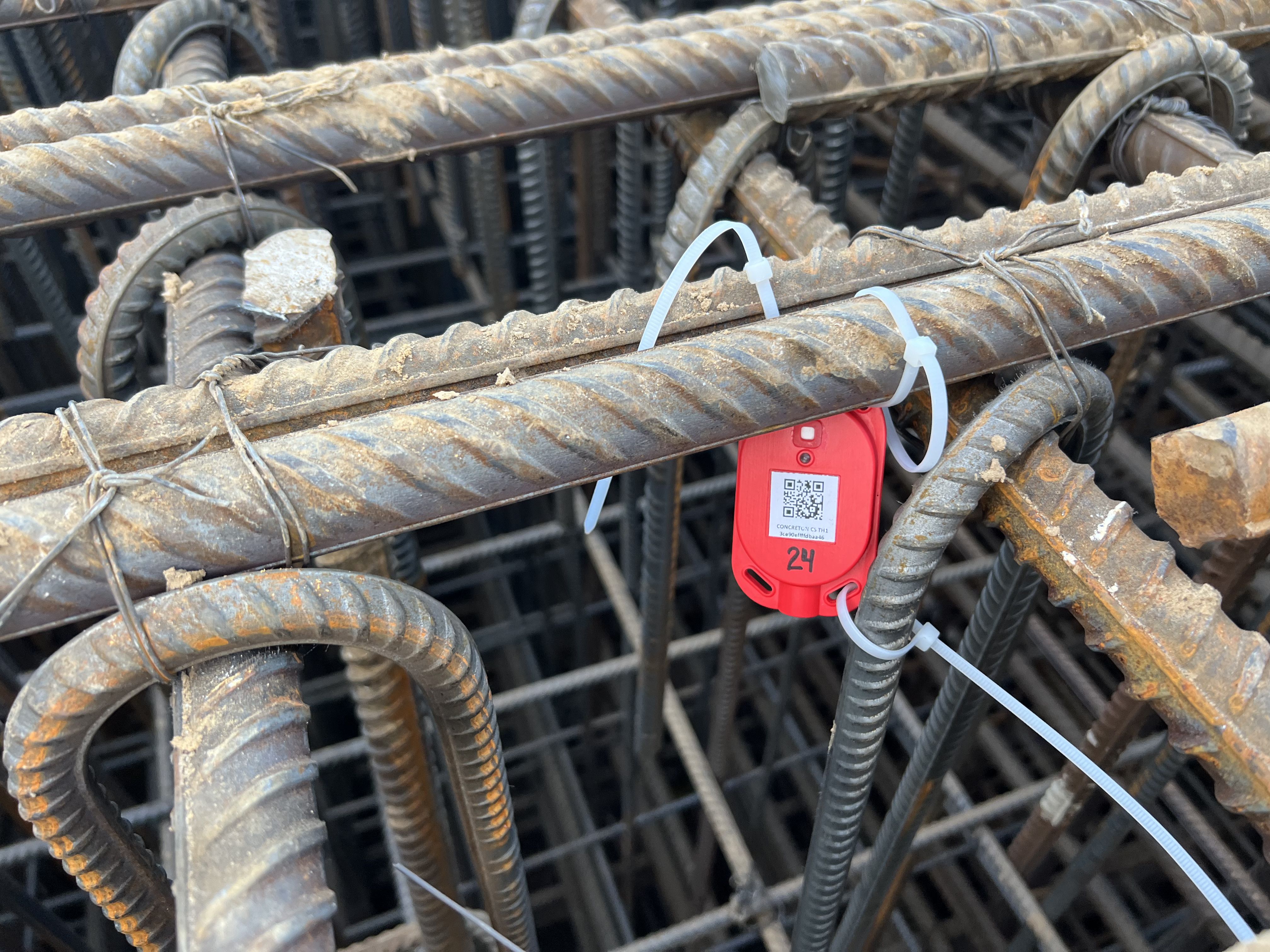

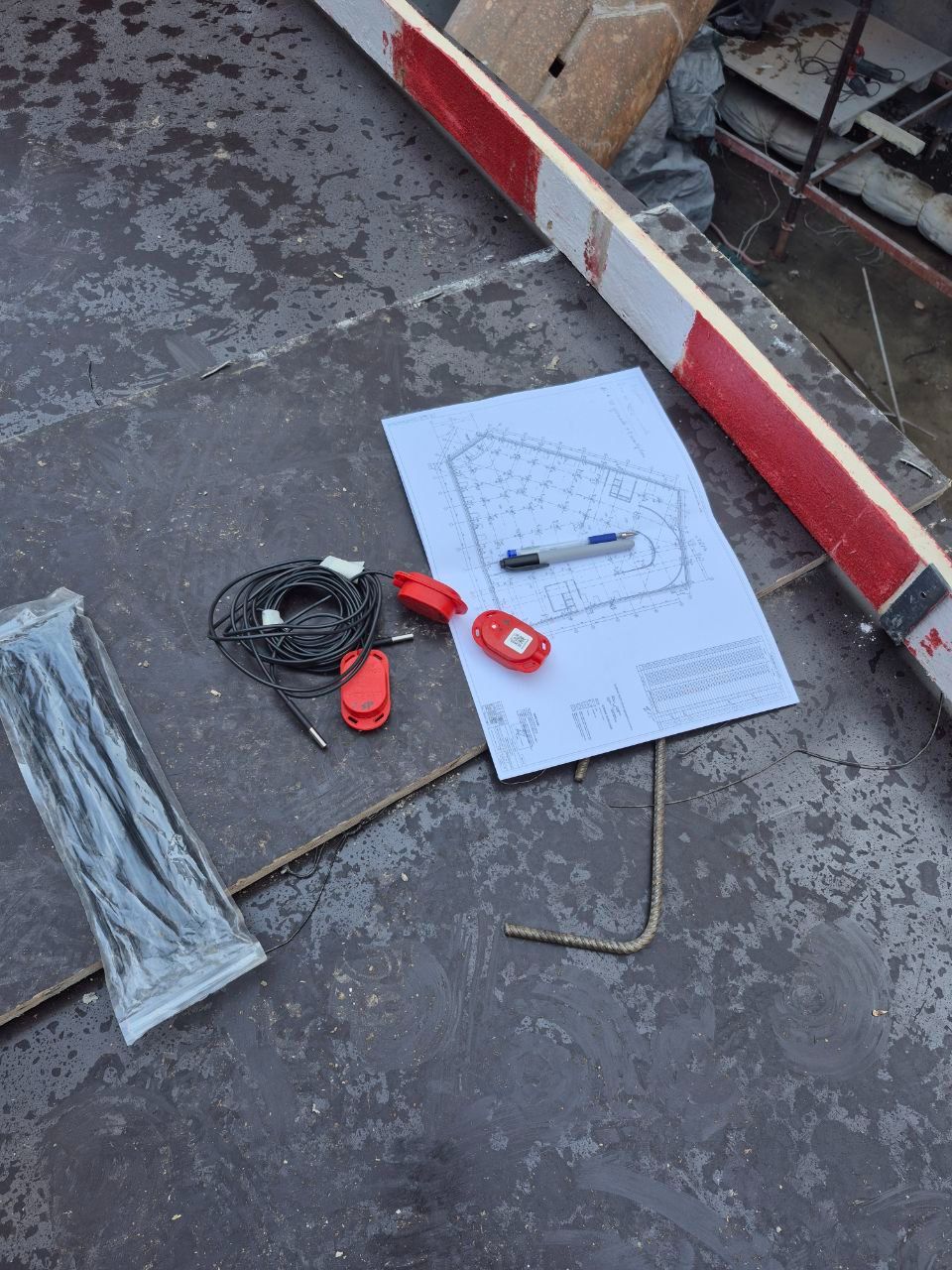

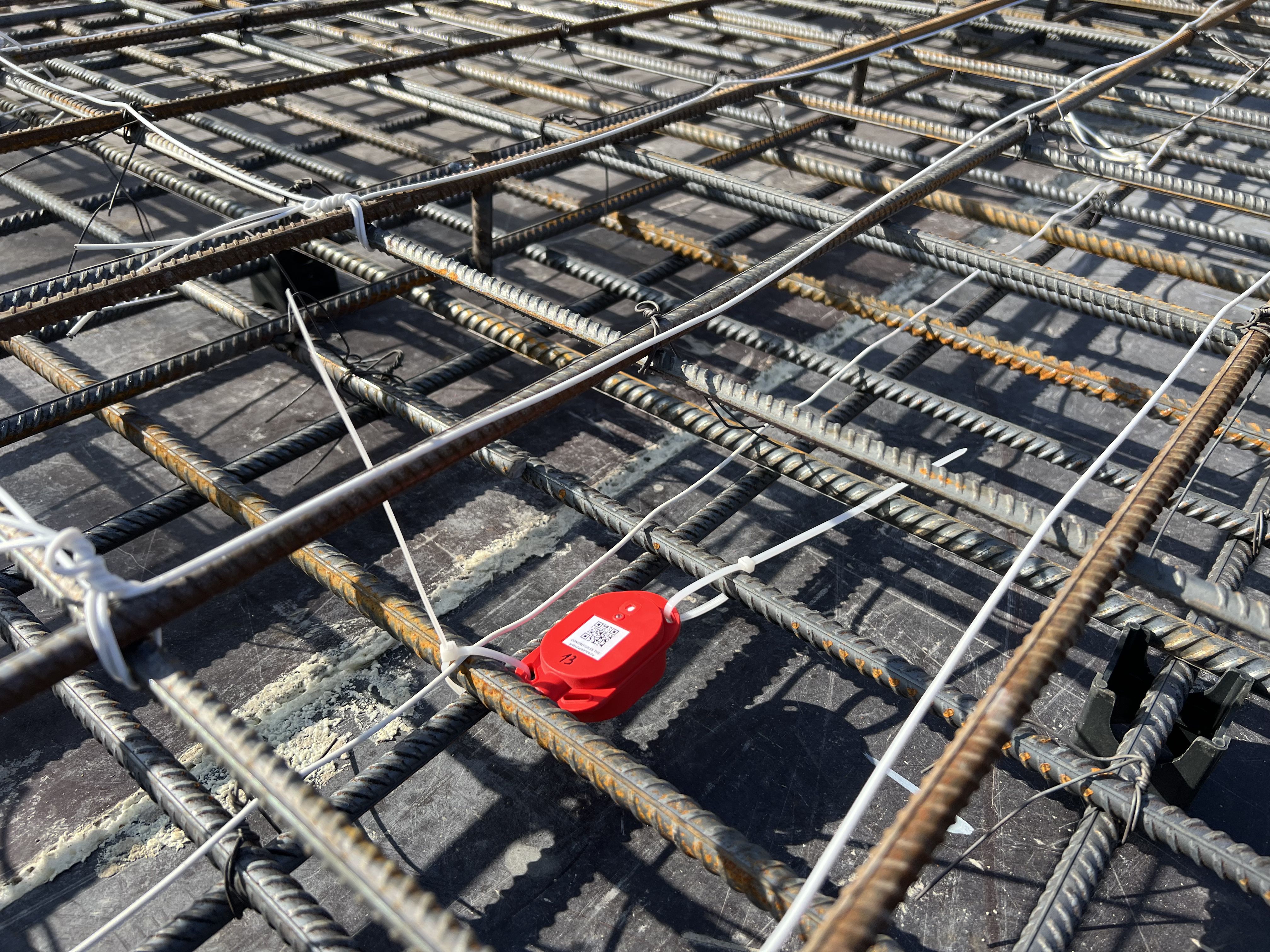

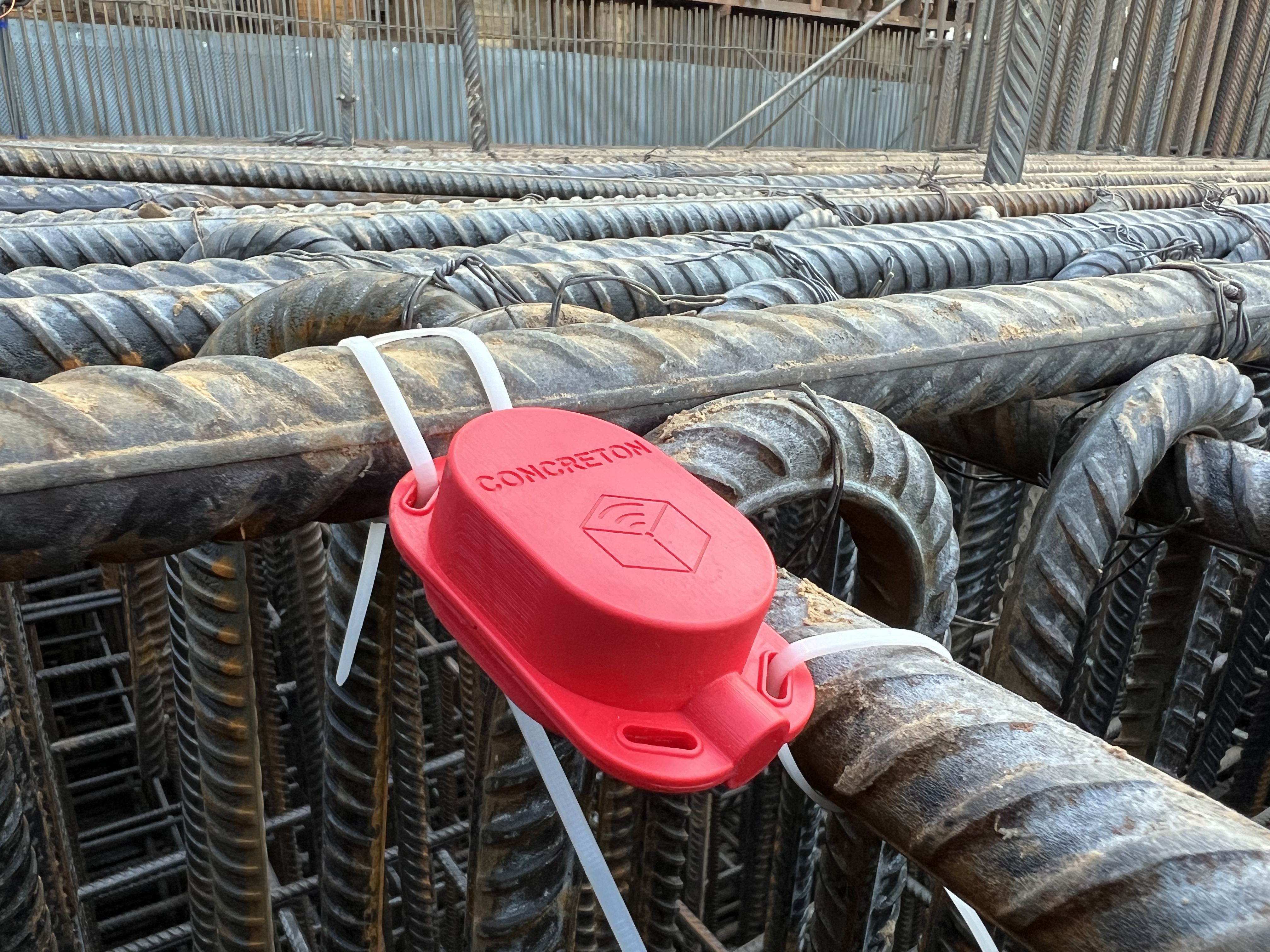

Датчики UTECH CONCRETON SENSORS
Датчики UTECH CONCRETON SENSORS производятся на собственных мощностях в Московской области. Модельный ряд включает беспроводные датчики с глубиной погружения в бетон до 15 см, а также модификации с внешним зондом, который можно установить на глубине до 50 метров от поверхности.

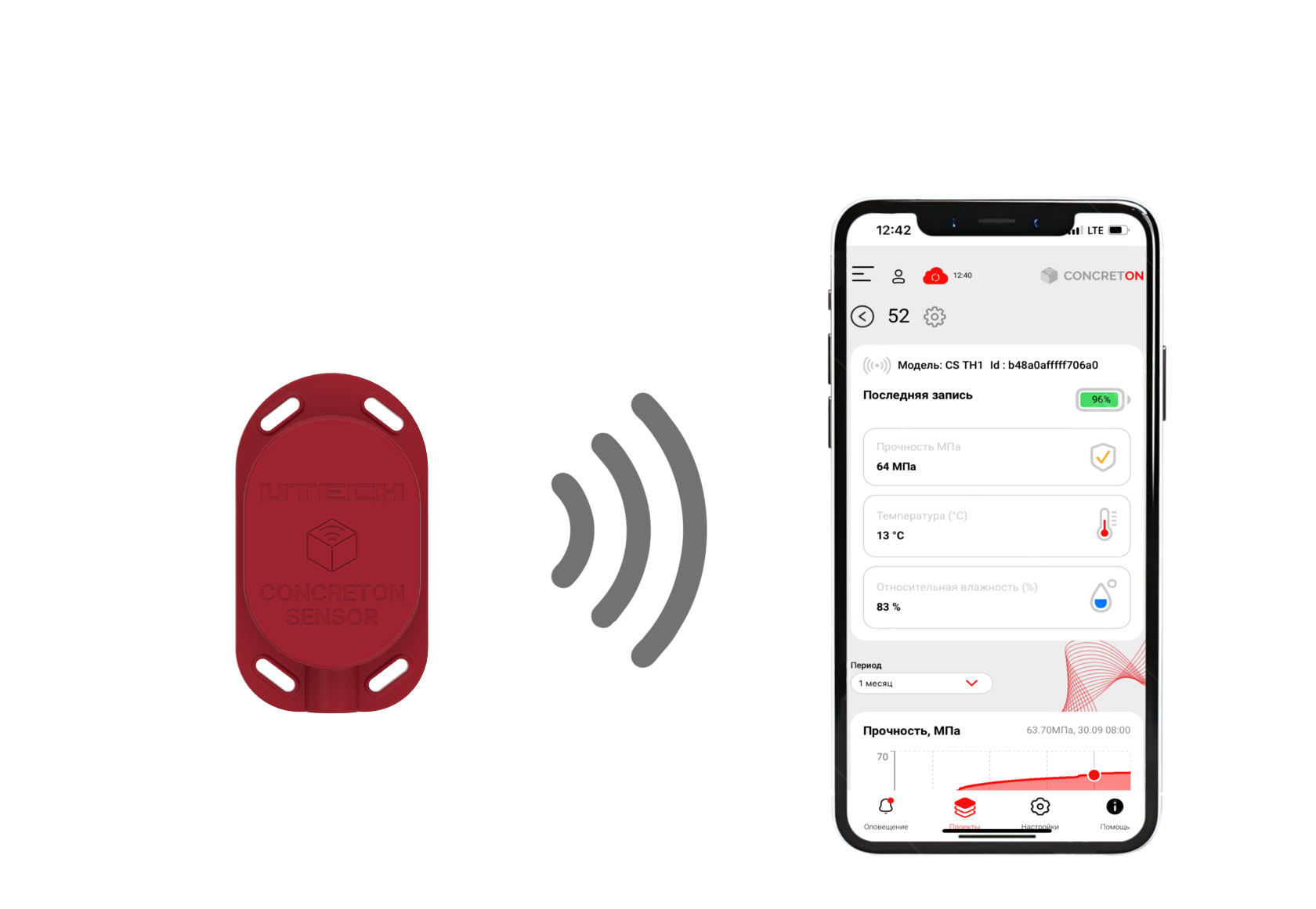

Технология связи LoRaWAN позволяет удаленно собирать данные со всех датчиков, установленных на строительной площадке. Система разработана для обеспечения точных измерений характеристик бетона и надежной работы даже в экстремальных климатических условиях.
Технология связи LoRaWAN позволяет удаленно собирать данные со всех датчиков, установленных на строительной площадке. Система разработана для обеспечения точных измерений характеристик бетона и надежной работы даже в экстремальных климатических условиях.
Продукция
Преимущества UTECH CONCRETON SENSORS
Оптимизация времени
Обеспечение своевременной распалубки благодаря оперативным данным о прочности бетона
Контроль 24/7
Круглосуточный мониторинг параметров бетонной смеси для принятия точных управленческих решений
Точность измерений
Инновационные датчики обеспечивают высокую точность измерения температуры, влажности и прочности бетона
Надежность
Решение, проверенное в технологически сложных и экстремальных климатических условиях
Автоматизация
Высокий уровень автоматизации позволяет оптимизировать технологические процессы бетонирования
Оформление результатов
Автоматическое формирование отчетов в соответствии с требованиями заказчика и российскими стандартами, а также интеграция с BIM-системами
Лабораторный сервис
| В рамках комплексных поставок UTECH предлагает полный спектр услуг в области экспертиз, испытаний и строительного контроля, включая: – Калибровку системы UCS (определение зависимости набора прочности бетона от условий выдержки и сроков твердения) – Испытания бетона и бетонной смеси – Обследование железобетонных конструкций – Комплексное обследование зданий и сооружений – Испытание свай и грунтов |
Комплекс услуг строительной лаборатории, включая калибровку системы мониторинга UTECH CONCRETON SENSORS, гарантирует максимальную точность и эффективность работ
Часто задаваемые вопросы
СТО 47991392-010—2024 «Система дистанционного определения прочности бетона неразрушающим методом «UTECH Concreton Sensors» (UCS)» утвержден НТП НИУ МГСУ в конце 2024 года и зарегистрирован в Федеральном информационном фонде стандартов.
Согласно изменениям, внесенным Федеральным законом № 653-ФЗ «О внесении изменений в Федеральный закон «Технический регламент о безопасности зданий и сооружений» и отдельные законодательные акты Российской Федерации», вступившим в силу с 1 сентября 2024 года, установлено, что СТО может использоваться как документ, обеспечивающий безопасность зданий, сооружений и технологических процессов на всех этапах жизненного цикла. Это возможно при условии регистрации СТО в Фонде после 01.09.2024, так как такие документы проходят обязательные процедуры в соответствии с требованиями закона № 384-ФЗ.
Согласно изменениям, внесенным Федеральным законом № 653-ФЗ «О внесении изменений в Федеральный закон «Технический регламент о безопасности зданий и сооружений» и отдельные законодательные акты Российской Федерации», вступившим в силу с 1 сентября 2024 года, установлено, что СТО может использоваться как документ, обеспечивающий безопасность зданий, сооружений и технологических процессов на всех этапах жизненного цикла. Это возможно при условии регистрации СТО в Фонде после 01.09.2024, так как такие документы проходят обязательные процедуры в соответствии с требованиями закона № 384-ФЗ.
Да, технология UCS полностью соответствует требованиям нормативных документов. Согласно СП 70.13330.2012 «Несущие и ограждающие конструкции» и СП 435.1325800.2018 «Конструкции бетонные и железобетонные монолитные. Правила производства и приемки работ», на начальных этапах твердения бетона необходимо поддерживать температурно-влажностный режим для обеспечения роста прочности.
При среднесуточной температуре наружного воздуха ниже +5°С требуется вести журнал контроля температуры. Технология UCS позволяет вести мониторинг в реальном времени, обеспечивая точное измерение температуры и своевременное принятие решений для удержания влаги и контроля термических процессов. Это помогает защитить структурную целостность и эксплуатационные характеристики бетонных конструкций.
При среднесуточной температуре наружного воздуха ниже +5°С требуется вести журнал контроля температуры. Технология UCS позволяет вести мониторинг в реальном времени, обеспечивая точное измерение температуры и своевременное принятие решений для удержания влаги и контроля термических процессов. Это помогает защитить структурную целостность и эксплуатационные характеристики бетонных конструкций.
На данный момент СТО 47991392-010—2024 «Система дистанционного определения прочности бетона неразрушающим методом «UTECH Concreton Sensors» (UCS) находится в процессе регистрации в Федеральном информационном фонде стандартов. После завершения регистрации СТО станет документом, соблюдение которого будет обеспечивать безопасность зданий, сооружений и технологических процессов на всех этапах жизненного цикла. Таким образом, СТО будет приравнено к действующим ГОСТам, регламентирующим разрушающие и неразрушающие методы определения прочности бетона.
На текущий момент технология UCS может использоваться в качестве дополнительного инструмента. Она позволяет в режиме реального времени отслеживать и прогнозировать набор прочности бетона через мобильное приложение или планшет. Это помогает оптимизировать монолитные работы и деятельность строительных лабораторий, обеспечивая контроль прочности в разных точках захватки и мгновенное оповещение о достижении требуемых параметров.
На текущий момент технология UCS может использоваться в качестве дополнительного инструмента. Она позволяет в режиме реального времени отслеживать и прогнозировать набор прочности бетона через мобильное приложение или планшет. Это помогает оптимизировать монолитные работы и деятельность строительных лабораторий, обеспечивая контроль прочности в разных точках захватки и мгновенное оповещение о достижении требуемых параметров.
Технология UCS основана на косвенном неразрушающем методе контроля прочности бетона в конструкциях. Методика базируется на прогнозировании набора прочности бетона за счет анализа изменений температуры и времени. В лабораторных условиях изучается динамика прочностных характеристик конкретного состава бетона, а затем эти данные проецируются на строительный объект в зависимости от измеренных температурных показателей.
Базовые нормативные документы для использования метода:
– СТО 47991392-010—2024 «Система дистанционного определения прочности бетона неразрушающим методом «UTECH Concreton Sensors» (UCS).
– ГОСТ 22783-2022 «Бетоны. Методы прогнозирования прочности на сжатие».
– ASTM C1074-19 «Оценка прочности бетона методом зрелости».
Этот подход позволяет оперативно и точно оценивать параметры бетона, минимизируя риски и повышая эффективность контроля.
Базовые нормативные документы для использования метода:
– СТО 47991392-010—2024 «Система дистанционного определения прочности бетона неразрушающим методом «UTECH Concreton Sensors» (UCS).
– ГОСТ 22783-2022 «Бетоны. Методы прогнозирования прочности на сжатие».
– ASTM C1074-19 «Оценка прочности бетона методом зрелости».
Этот подход позволяет оперативно и точно оценивать параметры бетона, минимизируя риски и повышая эффективность контроля.
LoRaWAN (Long Range Wide Area Network) — это технология беспроводной передачи данных, разработанная для эффективного сбора информации с датчиков на значительных расстояниях. Она работает за счет взаимодействия двух ключевых компонентов: устройств LoRa (конечных узлов, таких как датчики, собирающие данные и передающие их через радиоканал) и базовой станции, принимающей эти данные. Базовая станция передает информацию в облако, где программное обеспечение CONCRETON обрабатывает ее и предоставляет результаты пользователю на телефон, планшет или компьютер.
Эта технология отличается низким энергопотреблением, что делает ее идеальной для автономных датчиков, работающих от батарей. Благодаря этому датчики UCS, замоноличенные в бетон, могут передавать сигнал в течение двух лет без замены батареи.
Эта технология отличается низким энергопотреблением, что делает ее идеальной для автономных датчиков, работающих от батарей. Благодаря этому датчики UCS, замоноличенные в бетон, могут передавать сигнал в течение двух лет без замены батареи.
В условиях городской застройки радиус действия одной базовой станции LoRa составляет до 1 км. Для обеспечения стабильной связи станцию рекомендуется размещать выше уровня застройки. В большинстве случаев для одного строительного объекта достаточно одной базовой станции.
При бетонировании массивных конструкций разница температур между поверхностью и глубиной может достигать 20–30°C, что создает риск термических разрывов. Внутри конструкции температура может доходить до 50–80°C, в то время как поверхность остается значительно холоднее. Для предотвращения таких повреждений необходимо контролировать температуру в глубине бетона и своевременно принимать меры.

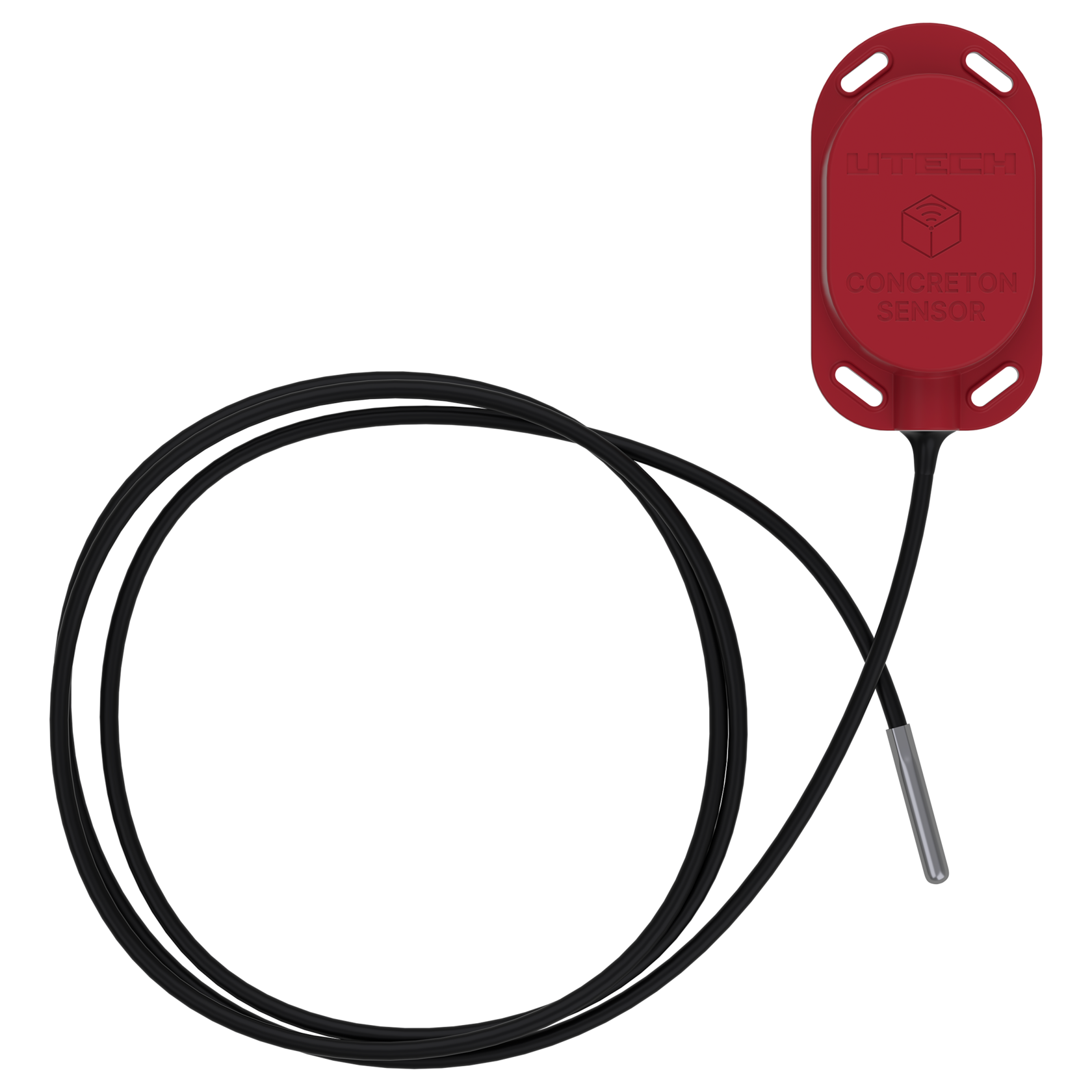

Погружные датчики UCS обеспечивают мониторинг температуры на глубине до 30 метров, что позволяет эффективно контролировать процесс и соблюдать технологические требования.
Погружные датчики UCS обеспечивают мониторинг температуры на глубине до 30 метров, что позволяет эффективно контролировать процесс и соблюдать технологические требования.
Да, использование технологии UCS имеет четкое экономическое обоснование. Потенциально она позволяет ускорить процесс монолитных работ в 1,5 раза и сэкономить до 25 млн рублей на одном проекте. Это достигается за счет оптимизации процессов, включая более эффективное планирование, сокращение затрат на фонд оплаты труда, аренду опалубки и кранов, а также снижение рисков ухудшения качества монолитных конструкций.
Применение UCS минимизирует вероятность промерзания бетона, образования трещин и повторной заливки конструкций, что значительно сокращает расходы.
Применение UCS минимизирует вероятность промерзания бетона, образования трещин и повторной заливки конструкций, что значительно сокращает расходы.
Количество точек измерения зависит от мест расположения контрольных зон (в ПО CONCRETON они обозначены как «заливки») и конструктивных элементов в этих зонах. Размеры, конфигурация и размещение датчиков определяются технологическими регламентами и проектами производства работ.
Более подробную информацию можно найти в СТО 47991392-010—2024 «Система дистанционного определения прочности бетона неразрушающим методом «UTECH CONCRETON SENSORS» (UCS) или запросить консультацию у специалистов UTECH.
Более подробную информацию можно найти в СТО 47991392-010—2024 «Система дистанционного определения прочности бетона неразрушающим методом «UTECH CONCRETON SENSORS» (UCS) или запросить консультацию у специалистов UTECH.
Датчики с интегрированной батареей работают до двух лет, что достаточно для выполнения монолитных работ даже на крупных объектах. При необходимости срок службы датчиков можно увеличить до трех или пяти лет для проектов с более длительным циклом строительства.
Сертификация и технические данные
СТО 47991392-010—2024. Система дистанционного определения прочности бетона неразрушающим методом «UTECH CONCRETON SENSORS» (UCS)
Сертификат соответствия СТО № РОСС RU.HE42.H05840
Декларация соответствия ТР ТС 020 “Электромагнитная совместимость технических средств” № ЕАЭС N RU Д RU.РА11.В.91964/24 от 27.12.2024
Отказное письмо ТР ТС 004/2011 “О безопасности низковольтного оборудования”
Сертификат соответствия ГОСТ Р МЭК 80870-2-2-2001. Степень защиты IP68 по ГОСТ 14254-2015
Программное обеспечение CONCRETON: включено в реестр российского ПО (Минцифры России)
Текущий статус регистрации: Внесение датчиков UCS в Государственный реестр средств измерений РФ
Идет процесс регистрации СТО 47991392-010—2024 в Федеральный информационный фонд стандартов
